今天我们就来“解剖” Vue3 的渲染执行流程，从源码级别拆解每一个环节，语言尽量轻松自然，内容详尽到让你感觉像在读框架的设计文档！我们还会用图表把流程可视化，帮你一目了然地抓住重点。如果你想深入理解 Vue3 的核心机制，这篇绝对是你的菜！

一、Vue3 渲染流程总览

Vue3 的渲染流程可以概括为五个核心阶段：初始化 -> 模板编译 -> 虚拟 DOM 生成 -> 真实 DOM 渲染 -> 响应式更新。这背后涉及了组件生命周期、响应式系统、编译器、渲染器等多个模块的协作。整个流程的核心在于响应式系统（基于 Proxy 的数据监听）和渲染器（虚拟 DOM 和 Diff 算法的实现）。

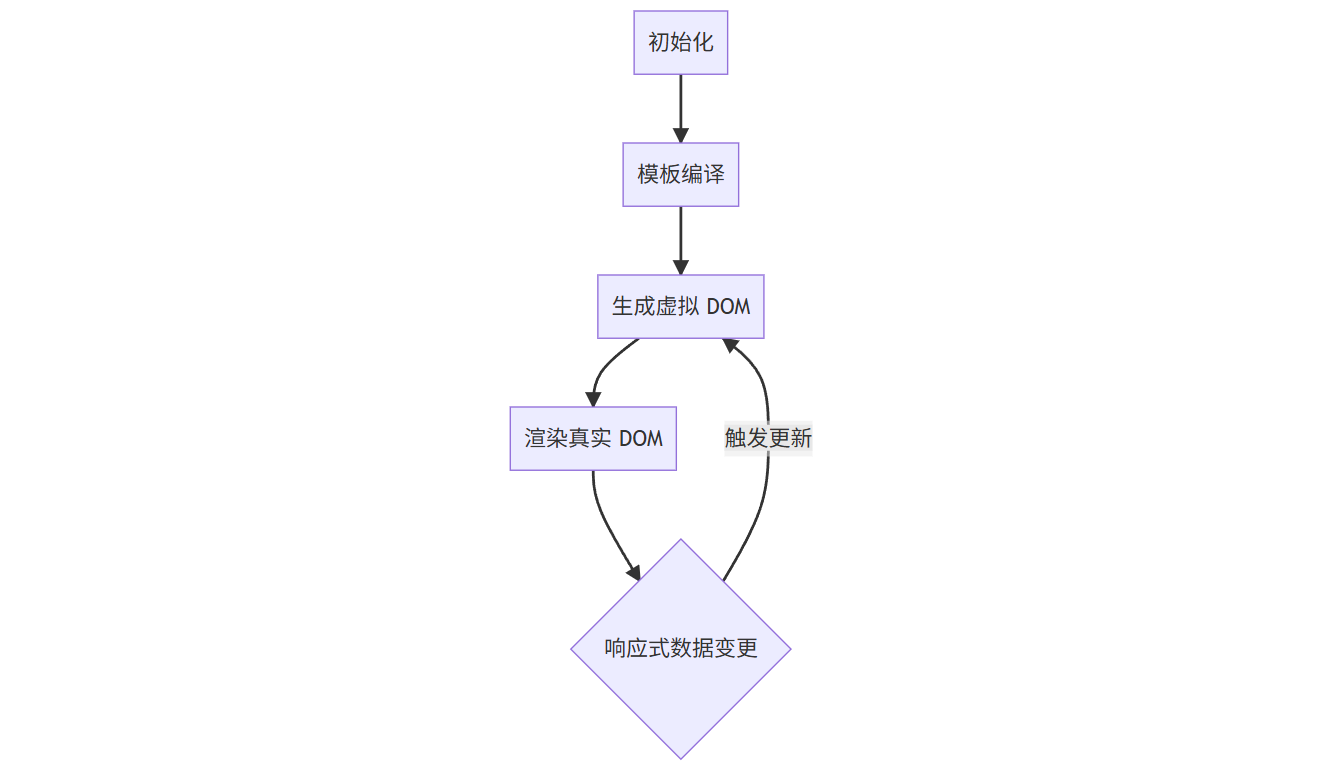

下面是 Vue3 渲染流程的整体示意图：

接下来，我们从源码角度逐层拆解，带你深入 Vue3 的每一个细节。

二、详细拆解 Vue3 渲染执行流程

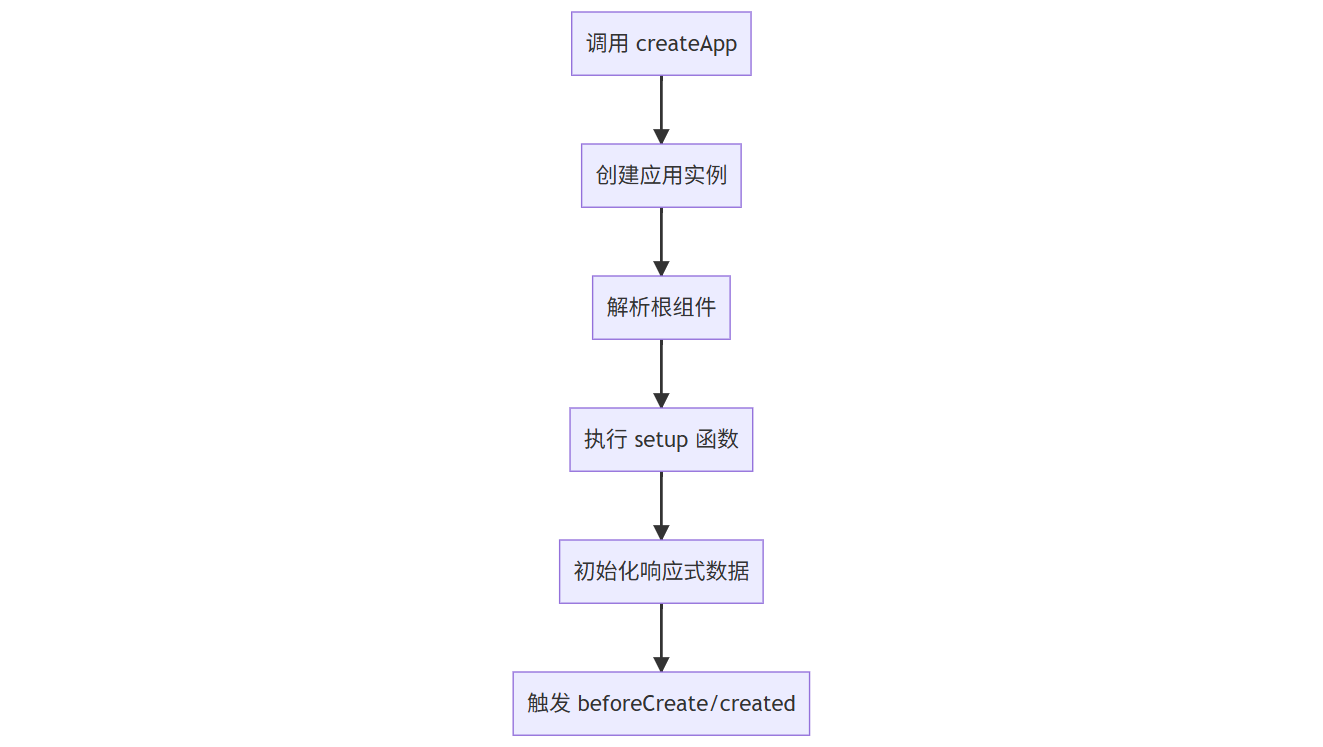

1. 初始化阶段：Vue3 的“开场白”

初始化是 Vue3 渲染的起点，相当于给整个应用搭好舞台。调用 createApp 时，Vue3 会完成一系列准备工作，确保后续渲染顺利进行。

1.1 创建应用实例

当你写下 createApp(App).mount('#app')，Vue3 会触发以下步骤：

创建应用上下文：createApp 函数（位于 @vue/runtime-core）会生成一个应用实例，包含全局配置（如 app.config）、插件、指令等。源码中，createApp 调用了 createAppAPI，返回一个 app 对象，结构如下：

const app = {
  mount,
  component,
  directive,
  use,
  config: { ... }
}

挂载根组件：mount 方法会解析传入的根组件（通常是 App.vue），将其作为组件树的根节点。Vue3 会创建根组件的实例，并初始化其内部状态。

1.2 组件实例化

Vue3 会为每个组件创建实例（ComponentInstance），这一步涉及以下核心操作：

解析组件定义：无论是单文件组件（SFC）还是普通对象组件，Vue3 会提取其 setup 函数、模板、props、emits 等信息。

执行 setup 函数：如果使用 <script setup> 或显式的 setup 函数，Vue3 会在这里执行它，初始化组件的响应式数据、计算属性、方法等。setup 返回的对象会被绑定到组件实例的上下文中。

初始化生命周期：Vue3 为组件注册生命周期钩子（如 beforeCreate、created），并在适当的时机触发。

1.3 响应式系统启动

Vue3 的响应式系统是渲染流程的基石，基于 ES6 的 Proxy 实现。初始化阶段会为所有响应式数据（ref、reactive 等）创建 Proxy 对象：

Proxy 包装：比如 const count = ref(0) 会创建一个 RefImpl 对象，其内部通过 Proxy 监听 value 的 getter 和 setter。

依赖收集准备：Vue3 的 effect 系统会为每个响应式对象维护一个依赖列表（deps），用于后续的依赖收集和更新触发。

2. 模板编译：从模板到可执行代码

模板编译是 Vue3 将你的 <template> 代码变成可执行渲染函数的过程。这一阶段由 Vue3 的编译器（@vue/compiler-core）负责，主要分为以下步骤：

2.1 模板解析

Vue3 的编译器会将模板字符串解析成抽象语法树（AST）：

词法分析：编译器扫描模板，识别标签、属性、指令、插值表达式等。比如 <div v-if="show">{{ msg }}</div> 会被分解为：

• 元素节点：div

• 指令：v-if="show"

• 文本节点：{{ msg }}

生成 AST：解析结果形成一棵树状结构，每个节点描述了模板中的一个部分（元素、文本、指令等）。

2.2 优化 AST

Vue3 的编译器会对 AST 进行优化，减少后续渲染的开销：

静态节点提升：识别模板中的静态内容（比如纯文本或不变的 HTML），将其“提升”到渲染函数外部，避免重复生成。源码中，这通过 hoistStatic 实现。

打 Patch Flag：为动态节点（如绑定了 v-bind 或 v-on 的节点）标记 Patch Flag，告诉渲染器哪些节点需要 Diff 时特别关注。

缓存事件：事件监听器（如 @click）会被缓存，避免重复绑定。

2.3 生成渲染函数

最终，编译器将 AST 转化为一个可执行的 render 函数。这个函数返回虚拟 DOM（VNode）。比如：

<template>
  <div>{{ msg }}</div>
</template>

会被编译成类似以下的渲染函数：

import { h } from 'vue'
function render() {
  return h('div', {}, [this.msg])
}

如果是单文件组件（SFC），编译过程通常在构建时由 Vite 或 Webpack 的 Vue 插件完成，生成的文件中直接包含渲染函数。

3. 虚拟 DOM 生成：描绘应用的“蓝图”

渲染函数执行后，生成虚拟 DOM（Virtual DOM），也就是一棵由 JavaScript 对象组成的树，称为 VNode 树。

3.1 VNode 结构

每个 VNode 是一个轻量级的对象，包含以下关键信息：

• type：节点类型（元素标签、组件、文本等）

• props：节点的属性（如 class、style、事件监听器）

• children：子节点（可以是字符串或 VNode 数组）

• shapeFlag：描述节点类型的标志，用于优化渲染

比如 <div class="box">{{ msg }}</div> 会生成：

{
  type: 'div',
  props: { class: 'box' },
  children: [{ type: Symbol(Text), children: msg }],
  shapeFlag: ShapeFlags.ELEMENT
}

3.2 响应式依赖收集

在生成 VNode 时，渲染函数会访问响应式数据（如 this.msg），触发 Proxy 的 getter。Vue3 的 effect 系统会记录这些依赖，形成一个“副作用”函数（effect），关联到当前的渲染函数。这样，当数据变化时，Vue3 知道需要重新运行渲染函数。

3.3 优化策略

Vue3 在生成 VNode 时会应用以下优化：

静态提升：静态节点被缓存，只生成一次。

树结构扁平化：组件树被优化为更扁平的结构，减少递归遍历的开销。

动态节点标记：通过 Patch Flag，Vue3 只关注可能变化的节点。

4. 真实 DOM 渲染：从蓝图到页面

有了 VNode 树，Vue3 的渲染器（@vue/runtime-dom）会将其转化为真实的 DOM 节点，显示在页面上。

4.1 初次渲染

渲染器递归遍历 VNode 树，执行以下操作：

创建 DOM 节点：根据 VNode 的 type 调用 document.createElement（对于元素）或实例化组件。

设置属性：通过 setElementProps 设置节点的属性（如 class、style）和事件监听器。

处理子节点：递归处理 children，将子 VNode 转为真实 DOM 并插入父节点。

挂载：最终将生成的 DOM 树挂载到指定的容器（如 #app）。

4.2 Diff 算法优化

Vue3 的 Diff 算法相比 Vue2 更高效，主要得益于以下优化：

Patch Flag：只对比标记了动态内容的节点，跳过静态节点。

最长递增子序列：在处理动态子节点列表（如 v-for）时，使用最长递增子序列算法，减少 DOM 操作。

双端 Diff：通过比较新旧 VNode 树的头尾节点，快速定位变化点。

4.3 生命周期触发

挂载完成后，Vue3 会触发组件的 mounted 生命周期钩子，表明组件已渲染到页面。

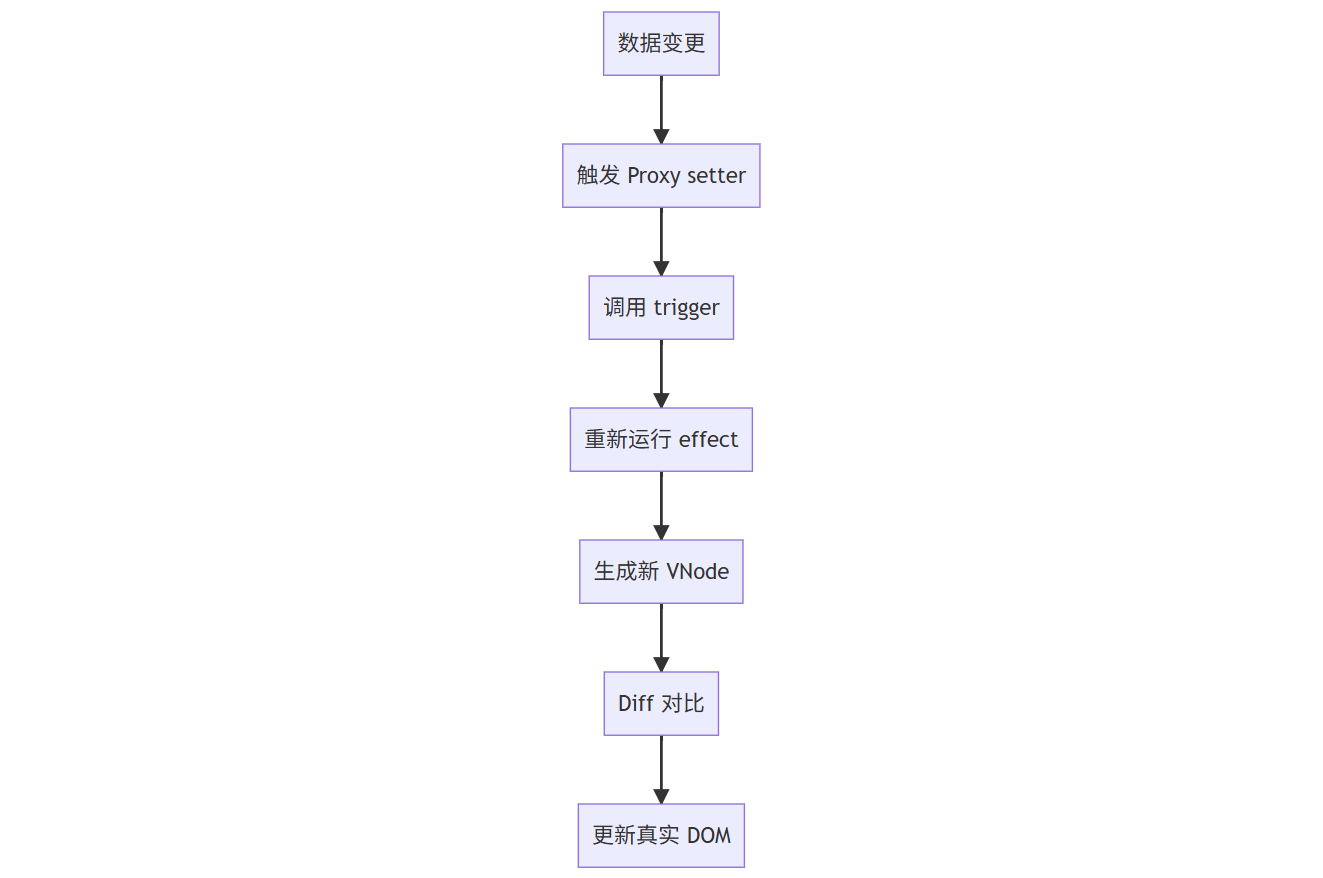

5. 响应式更新：动态更新的魔法

Vue3 的响应式系统让页面能自动响应数据变化。更新流程如下：

5.1 数据变更

当你修改响应式数据（比如 ref.value = 'new value'），Proxy 的 setter 会被触发。源码中，reactive 和 ref 的 setter 会调用 trigger 函数。

5.2 触发副作用

trigger 函数会通知所有依赖该数据的 effect 函数（包括渲染函数）。这些 effect 会重新运行，生成新的 VNode。

5.3 重新渲染

渲染器对比新旧 VNode 树，使用 Diff 算法更新真实 DOM：

精准更新：只更新变化的节点，比如文本内容或动态属性。

组件级更新：如果某个组件的 props 或 slots 变化，Vue3 会重新渲染该组件的子树。

异步更新：Vue3 使用异步队列（queueJob）来批量处理更新，避免重复渲染。

三、Vue3 渲染流程的源码级细节

为了更深入理解，我们来看几个关键源码片段（基于 @vue/runtime-core）：

3.1 响应式系统的核心

reactive 的实现：

function reactive(target) {
  return new Proxy(target, {
    get(target, key, receiver) {
      const result = Reflect.get(target, key, receiver)
      track(target, 'get', key) // 依赖收集
      return result
    },
    set(target, key, value, receiver) {
      const oldValue = target[key]
      const result = Reflect.set(target, key, value, receiver)
      if (oldValue !== value) {
        trigger(target, 'set', key) // 触发更新
      }
      return result
    }
  })
}

3.2 渲染器的核心

渲染器的 patch 函数（简化的伪代码）：

function patch(n1, n2, container) {
  if (n1 == null) {
    // 初次渲染
    mountElement(n2, container)
  } else {
    // 更新渲染
    if (n1.type !== n2.type) {
      // 替换节点
      unmount(n1)
      mountElement(n2, container)
    } else {
      // Diff 属性和子节点
      patchProps(n1, n2)
      patchChildren(n1, n2, container)
    }
  }
}

四、Vue3 渲染流程的优化亮点

Vue3 在渲染流程上做了大量优化，让性能大幅提升：

• 静态提升：静态节点被缓存，只生成一次，源码中通过 hoistStatic 实现。

• Patch Flag：动态节点被标记，Diff 时只关注这些节点，减少计算量。

• 事件缓存：通过 cacheHandlers 缓存事件监听器，避免重复绑定。

• 树结构扁平化：通过 ShapeFlags 和优化算法，减少递归开销。

• 编译时优化：编译器会分析模板，生成高效的渲染函数，比如内联动态绑定。

这些优化让 Vue3 在性能上比 Vue2 快 1.3~2 倍，尤其在大规模应用中表现更明显。

五、实际代码中的渲染流程

来看一个更完整的例子，感受 Vue3 的渲染流程：

<template>
  <div class="container">
    <h1 :class="{ active: isActive }">{{ title }}</h1>
    <button @click="toggle">Toggle</button>
    <ul>
      <li v-for="item in list" :key="item.id">{{ item.text }}</li>
    </ul>
  </div>
</template>

<script setup>
import { ref, reactive } from 'vue'

const title = ref('Welcome to Vue3')
const isActive = ref(false)
const list = reactive([
  { id: 1, text: 'Item 1' },
  { id: 2, text: 'Item 2' }
])

function toggle() {
  isActive.value = !isActive.value
  title.value = isActive.value ? 'Vue3 Rocks!' : 'Welcome to Vue3'
  list.push({ id: list.length + 1, text: `Item ${list.length + 1}` })
}
</script>

5.1 渲染流程分析

1.初始化：

• createApp 创建应用实例，挂载到 #app。

• 解析 <script setup>，用 Proxy 包装 title、isActive 和 list。

• 触发 beforeCreate 和 created 生命周期。

2.模板编译：

• <template> 被编译成渲染函数，生成类似：

import { h, Fragment } from 'vue'
function render() {
  return h('div', { class: 'container' }, [
    h('h1', { class: { active: this.isActive } }, this.title),
    h('button', { onClick: this.toggle }, 'Toggle'),
    h('ul', {}, this.list.map(item => h('li', { key: item.id }, item.text)))
  ])
}

• 静态节点（如 Toggle 文本）被提升，动态节点（如 :class 和 v-for）被标记 Patch Flag。

3.虚拟 DOM 生成：

• 渲染函数运行，生成 VNode 树。

• 访问 title、isActive 和 list 时，触发 Proxy 的 getter，收集依赖。

4.真实 DOM 渲染：

• 渲染器将 VNode 转为真实 DOM，挂载到页面。

• 触发 mounted 生命周期。

5.响应式更新：

• 点击按钮调用 toggle，修改 isActive、title 和 list。

• Proxy 的 setter 触发，通知渲染函数重新运行。

• 生成新 VNode，Diff 后只更新 <h1> 的类和文本，以及 <ul> 的子节点。

5.2 性能优化点

• Patch Flag：:class 和 v-for 的节点被标记，Diff 只关注这些部分。

• 列表优化：v-for 使用 key 确保高效的子节点 Diff。

• 异步更新：多次数据变更被合并为一次渲染，减少 DOM 操作。

六、常见问题与调试技巧

6.1 为什么组件不更新？

• 问题：数据变了但页面没更新。

• 原因：可能数据未正确设置为响应式（比如直接修改普通对象）。

• 解决：确保使用 ref 或 reactive，或者用 reactive 包装对象。

6.2 性能瓶颈如何排查？

• 工具：使用 Vue Devtools 查看组件更新范围和渲染时间。

• 优化：检查是否有不必要的重复渲染，考虑使用 v-memo 或 v-once 优化静态内容。

6.3 如何深入调试？

• 源码调试：克隆 Vue3 源码（vuejs/core），在本地运行并设置断点。

• 日志：在 effect 或 render 函数中添加 console.log，追踪依赖收集和渲染过程。

七、总结

Vue3 的渲染流程是一个精密的协作系统，从 createApp 到响应式更新，每一步都经过精心设计。响应式系统（Proxy 和 effect）提供了高效的数据监听，编译器优化了模板到渲染函数的转换，渲染器的 Diff 算法和 Patch Flag 保证了 DOM 操作的最小化。理解这些细节，不仅能帮你写出更高效的代码，还能在性能优化和调试时游刃有余。
